Rückbau

Die Bildvergrößerungen gibt es demnächst

Zu den aktuellen Sprengungen


	2000/01 - Rückbau von Schornstein IV


	2003 gesehen beim Tag der offenen Tür


	2006 gesehen beim transNATURALE- Festival


	2006 Sprengung von vier Kühltürmen im Werk I

Die Kühltürme des Werkes I wurden 1969 bis 1970 errichtet. Der Durchmesser des unteren Teils der Kühltürme beträgt 82 Meter, der am oberen Ringbalken 40 Meter. Die Kühlturmtassen haben eine Tiefe von 2 Metern. Der Kühlturm besitzt eine mittlere Wandstärke von 180 mm. Der Rückbau eines Kühltumes erfordert den Abbruch von 10.500 Kubikmetern Stahlbeton bis zu einer Tiefe von 4,5 Metern. Das Material wird danach für eine Wiederverwertung aufgearbeitet. Die entsehenden Baugruben werden mit 60.000 Kubikmetern Erdstoff verfüllt..


	Quelle: Amtsblatt der Gemeinde Boxberg, Klitten und Uhyst / Biq GmbH

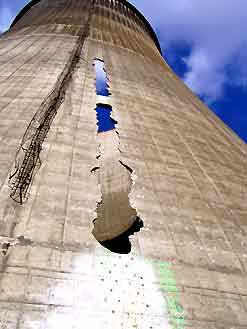

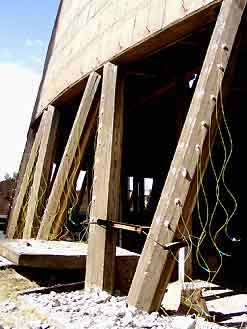

Der Einsturtz des Bauwerkes erfolgt durch das Aufsprengen der Stahlbetonstützen in Fallrichtung und des Ringbalkens unterhalb der vorgeschwächten Schlotschale. Nach dem Versagen der Stützen kippt die 6600 t schwere Schlotschale in die vorgesehene Fallrichtung. Nach dem Aufprall in der Kühlturmtasse bricht die 15 cm dicke Betonschale in sich zusammen. Die vorher eingebrachten Schlitze ermöglichen ein vorher durch den Sprengstatiker berechnetes Falten beim Kippvorgang. Anzahl der Sprengladungen pro Kühlturm 584 und 80 kg Sprengstoff Eurodyn 2000


	Quelle: Joachim Schädlich


	Sprengung am 13.April 2006 um 14.00 Uhr

Pünktlich 14.00 Uhr wurden die Sprengladungen am Kühlturm 5 gezündet. Jeweils im 2 Sekunden Takt folgten dei Zündung am Kühlturm 1, danach der Kühlturm 4 und zuletzt der Kühlturm 2. Die Bauwerke fielen exakt in die vorgesehene Fallrichtung und zeigten nach dem Wegbrechen der Stützen das prognostizierte Einsturzverhalten. 95% des Schalenbetons verblieb in der Kühlturmtasse. Planmäßig sind rückseitig ca. 25 m hohe Schlotschalenteile stehengeblieben, die vor Beginn der Schuttberäumung mit Seilbagger eingeschlagen werden.


	Quelle: Joachim Schädlich


	Standort 1 Fotos: hyra


	Standort 2 Fotos: jürgen


	Standort 3 Fotos: joachim


	Standort 4 Fotos: heiko


	2008 - Rückbau von Kühlturm III


	Fotos:günter; hyra; heiko

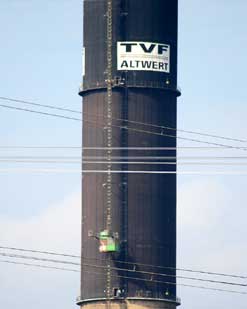

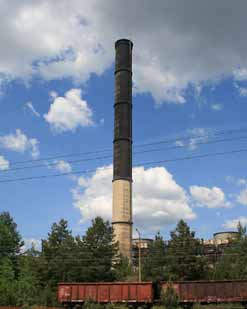

	2008 - Beginn mit dem Rückbau von Schornstein III





	2009 - Mai - Vorbereitung für die Sprengung von Schornstein I und II

2009 - 9. Mai um 11.00 Uhr Sprengung von Schornstein I und II


	Klick das Bild

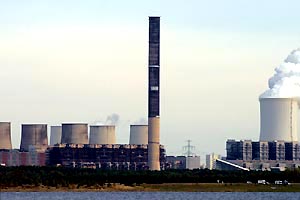

2012 - 6. Oktober um 11.00 Uhr Sprengung von Schornstein III


	Klick das Bild
